파형강관
파형강관
종류

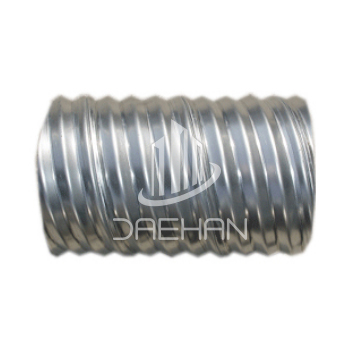

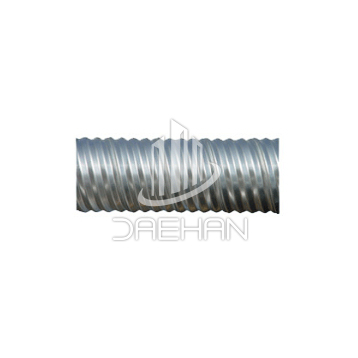

일반형

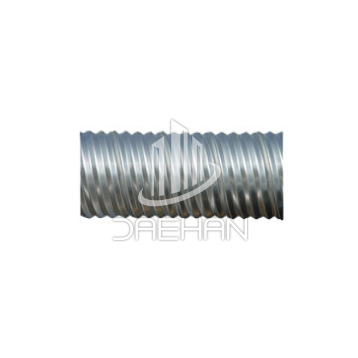

주공형

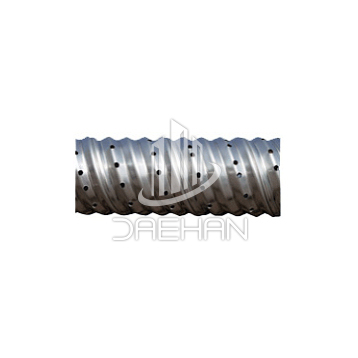

유공관

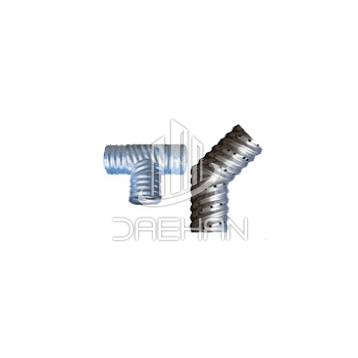

접속관 및 곡관

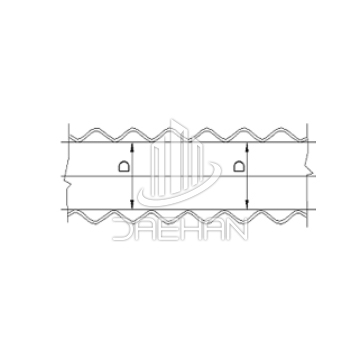

파형강관 - 1RS
파형강관 - 1RS 규격

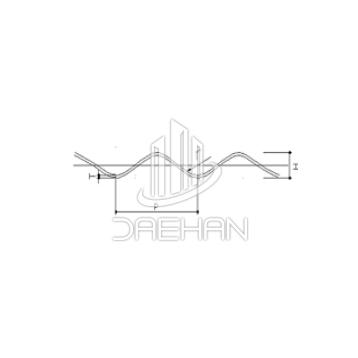

| 형식 | 치수(mm) | ||
|---|---|---|---|
| 파의길이(P) | 파의깊이(H) | 파의 굽힘반지름(r) | |
| 1RS | 68.0 | 13.0 | 17.5 |

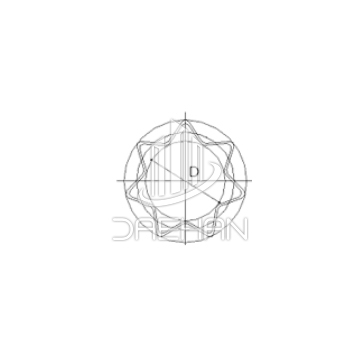

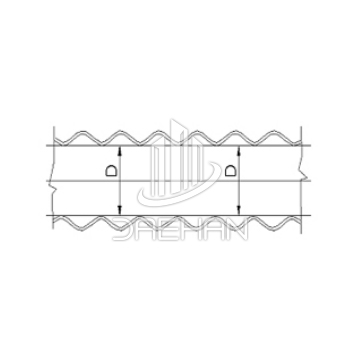

| 기호 | 호칭(D) | 판두께(T) | 길이(L) | ||
|---|---|---|---|---|---|
| 1.6 | 2.0 | 2.7 | |||
| S.R | 150 | ○ | 지정된 길이 (6000) |
||
| 200 | ○ | ||||
| 250 | ○ | ||||
| 300 | ○ | ||||
| 1RS | 300 | ○ | ○ | ||
| 400 | ○ | ○ | |||
| 450 | ○ | ○ | |||
| 500 | ○ | ○ | |||
| 600 | ○ | ○ | ○ | ||
| 700 | ○ | ○ | ○ | ||
| 800 | ○ | ○ | ○ | ||
| 900 | ○ | ○ | ○ | ||
| 1000 | ○ | ○ | ○ | ||
| 1200 | ○ | ○ | |||
| 1500 | ○ | ○ | |||
파형강관 - 3RS
파형강관 - 3RS 규격
| 형식 | 치수(mm) | ||
|---|---|---|---|
| 파의길이(P) | 파의깊이(H) | 파의 굽힘반지름(r) | |
| 3RS | 76 | 25 | 17.5 |
| 기호 | 호칭(D) | 판두께(T) | 길이(L) | |
|---|---|---|---|---|
| 2.7 | 3.2 | |||
| 3RS | 1200 | O | ||
| 1500 | O | |||
| 1650 | O | |||
| 1800 | O | |||
| 2000 | O | |||
| 2400 | O | |||
| 2400 | O | |||
