흄관B형 접속흄관 VR관

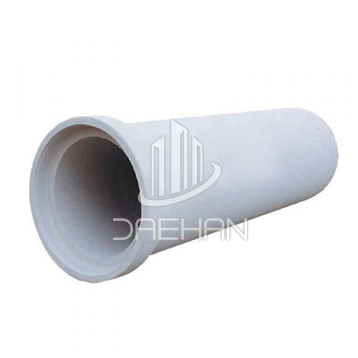

흄관(B형)

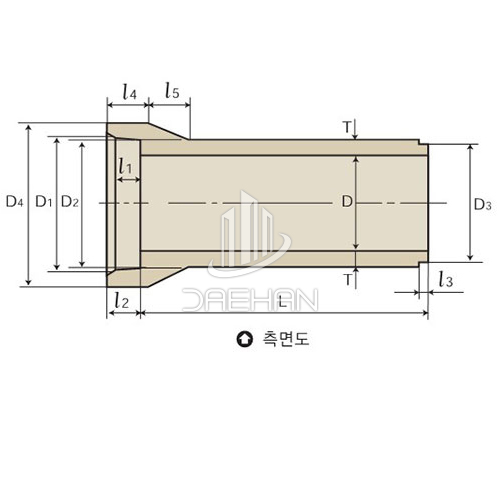

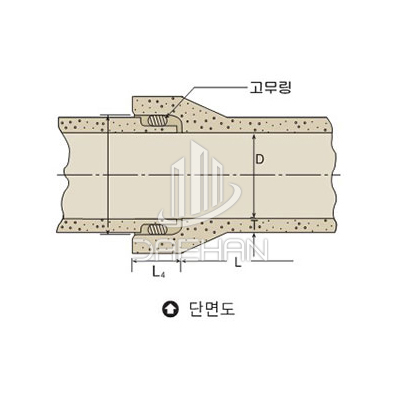

흄관(B형) 규격
흄관(B형) 규격
호칭 안지름(D) D₁ D₂ D₃ D₄ 두께(T) l₁ l₂ l₃ l₄ l5 길이 (L) 중량 (㎏/m)
250 250 314 310 298 370 28 65 90 32 120 60 2500 164
300 300 368 364 350 424 30 36 2500 208
350 350 422 418 404 482 32 65 2500 258
400 400 478 474 460 544 35 70 95 125 70 2500 315
450 450 534 530 516 606 38 75 2500 400
500 500 592 588 574 672 42 130 85 2500 490
600 600 708 704 690 804 50 75 100 135 100 2500 693
700 700 824 820 802 936 58 105 40 140 115 2500 938
800 800 940 936 918 1068 66 80 110 150 130 2500 1218
900 900 1058 1054 1036 1204 75 85 115 160 150 2500 1561
1000 1000 1172 1168 1150 1332 82 96 120 165 165 2500 1932
1100 1100 1286 1282 1260 1459 88 100 125 42 175 175 2500 2280
1200 1200 1400 1396 1374 1586 95 104 130 185 190 2500 2702
1350 1350 1566 1562 1540 1768 103 108 135 195 205 2500 3274
1500 1500 1734 1730 1708 1954 112 112 140 205 225 2500 3973

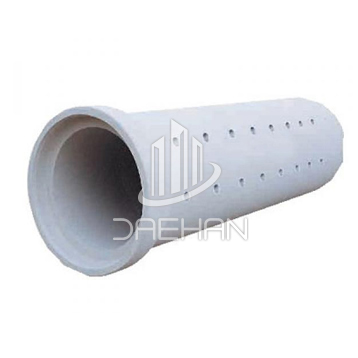

흄관 유공관(B형)

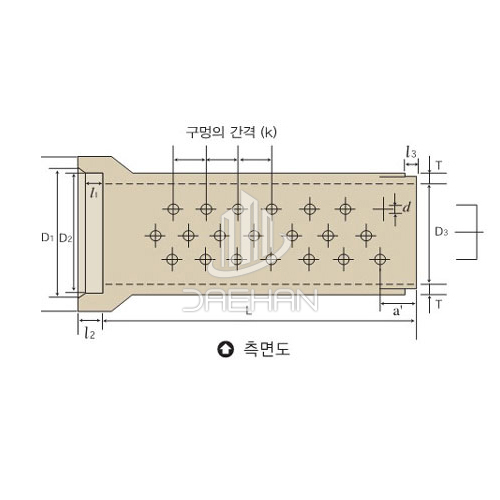

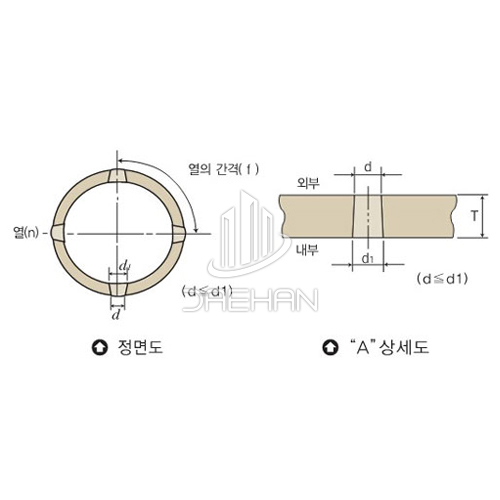

흄관 유공관(B형) 규격
흄관 유공관(B형) 규격
호칭 안지름(D) D₁ D₂ D₃ D₄ 두께(T) l₂ l₃ a 구멍지름(d) 열의
간격(f)		 열의 수(n) 구멍간격(K) 본당
총공수		 집수
단면적
250 250 314 310 298 370 28 90 32 180 17 192 5 240 50 113.4
300 300 368 364 350 424 30 36 150 226 200 60 136.1
350 350 422 418 404 482 32 180 22 260 270 42 159.6
400 400 478 474 4460 544 35 95 150 246 220 55 209
450 450 534 530 516 606 38 180 275 6 240 60 228
500 500 592 588 574 672 42 150 306 220 66 250.8
600 600 708 704 690 804 50 100 180 183 12 300 90 341.9
700 700 824 820 802 936 58 105 40 180 214 300 96 364.7
800 800 940 936 918 1068 66 110 180 214 260 108 410.3
900 900 1058 1054 1036 1204 75 115 150 275 240 120 455.9
1000 1000 1172 1168 1150 1332 82 120 150 30 305 350 84 593.5
1100 1100 1286 1282 1260 1458 88 125 42 150 334 310 90 635.9
1200 1200 1400 1396 1374 1586 95 130 150 364 310 96 678.2
1350 1350 1566 1562 1540 1768 103 135 150 35 407 215 132 932.6
1500 1500 1734 1730 1708 1954 112 140 150 451 200 144 1017.4

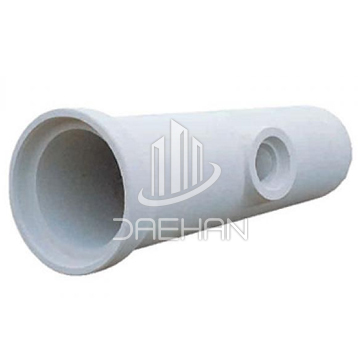

접속흄관

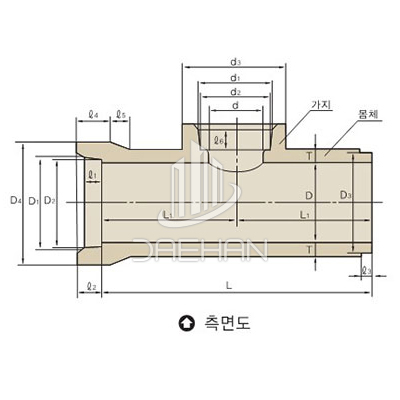

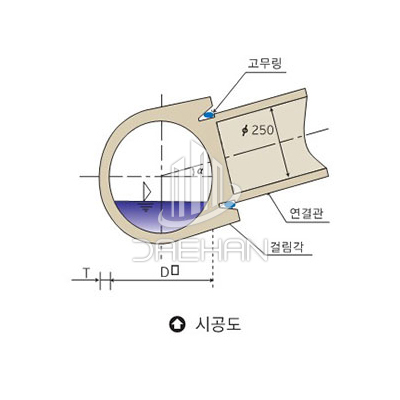

접속흄관 규격
접속흄관 규격
호칭 몸체부 가지관
몸체
호칭		 접속
호칭		 D₁ D₂ D₃ D₄ T l₁ l₂ l₃ l₄ l5 L d d₁ d₂ d₃ l6
400 250 (300) 478 474 460 544 35 70 95 36 125 70 2500 250 (300) 310 (360) 320 (380) 440 55
450 534 530 516 606 38 125 75 440 55
500 592 588 574 672 42 130 85 440 75
600 708 704 690 804 50 75 100 135 100 430 90
700 824 820 802 936 58 105 40 140 115 430 90
800 940 936 918 1068 66 80 110 150 130 430 90
900 1058 1054 1036 1024 755 85 115 160 150 440 90
1000 1172 1168 1150 1332 82 96 120 165 165 440 90
1100 1286 1282 1260 1458 88 100 125 42 175 175 450 90
1200 1400 1396 1374 1586 95 104 130 185 190 450 90

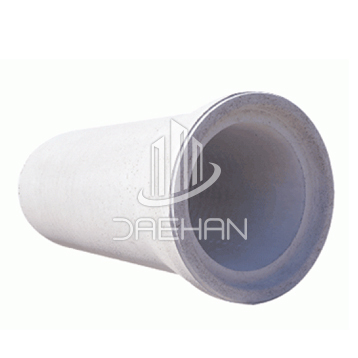

VR관

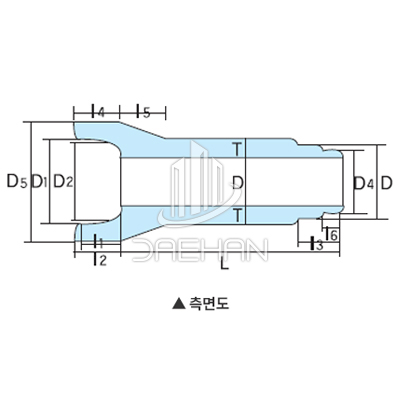

VR관 규격
VR관 규격
호칭 몸체 이음부분
D T L D1 D2 D3 D4 D5 l1 l2=l3 l4 l5 l6 중량(㎏)
300 300 50 2500 405 386 384 373 510 67 90 125 151 49 379
400 400 60 2500 524 501 499 489 650 125 179 579
450 450 65 2500 578 555 553 489 650 125 172 712
500 500 70 2500 636 616 613 603 785 70 100 135 199 855
600 600 75 2500 751 732 729 718 900 135 206 1080
700 700 85 2500 871 850 848 838 1025 75 105 140 213 1411
800 800 95 2500 980 960 957 945 1145 140 213 1764
900 900 100 2500 1107 1080 1077 1066 1260 140 220 2072
1000 1000 110 2500 1271 1191 1188 1178 1395 240 220 2535
1100 1100 125 2500 1325 1302 1295 1287 1510 85 115 150 239 67 2971
1200 1200 125 2500 1435 1412 1408 1396 1630 150 247 3416
