HOME · 제품안내 · 맨홀
전기통신맨홀 원형맨홀 조립식맨홀 집수정 신호등맨홀

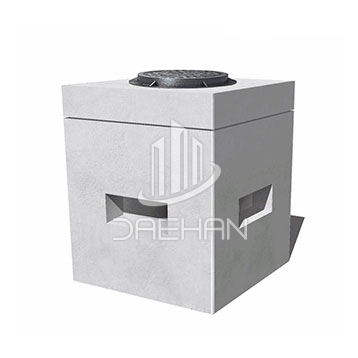

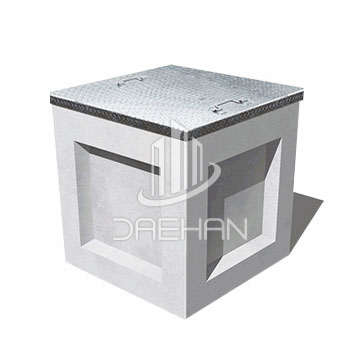

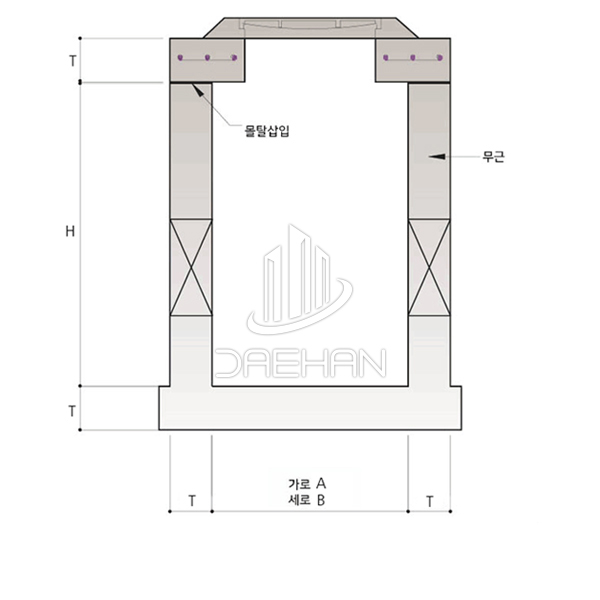

전기맨홀

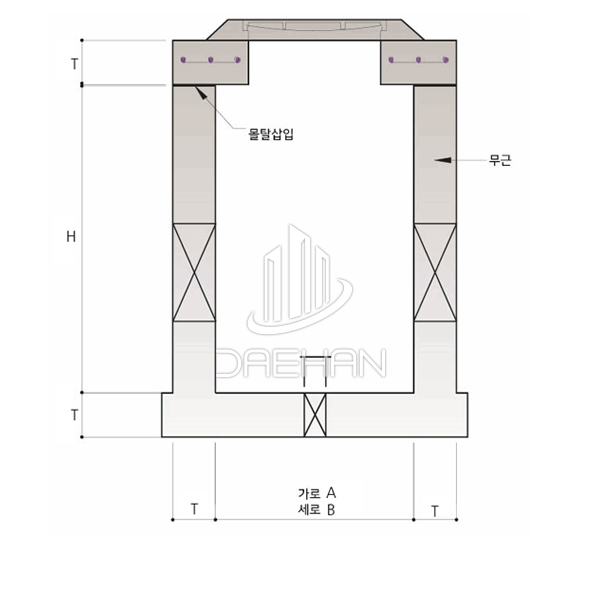

전기맨홀 규격
전기맨홀 규격
호칭 A(가로) B(세로) H(높이) T(두께) 중량(t)
600 600 600 600 150 0.8
800 800 800 800 150 1.8
1000 1000 1000 1000 150 3.4
1200 1200 1200 1200 150 4.3
1500 1500 1500 1500 150 5.1
2000 2000 2000 2000 150/200 7.6

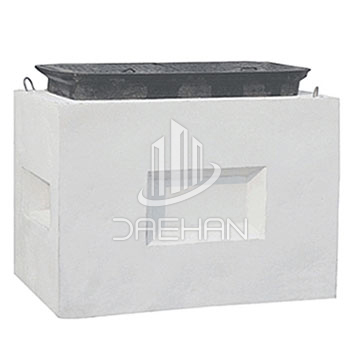

통신맨홀

통신맨홀 규격
전기맨홀 규격
호칭 A(가로) B(세로) H(높이) T(두께) 중량(t)
1호 450 950 700 150 0.68
2호 800 1700 1100 150 3.8
3호 1000 2000 1400 150 5.58
4호 1500 2000 1500 150 7.4

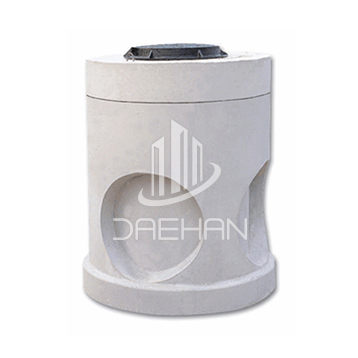

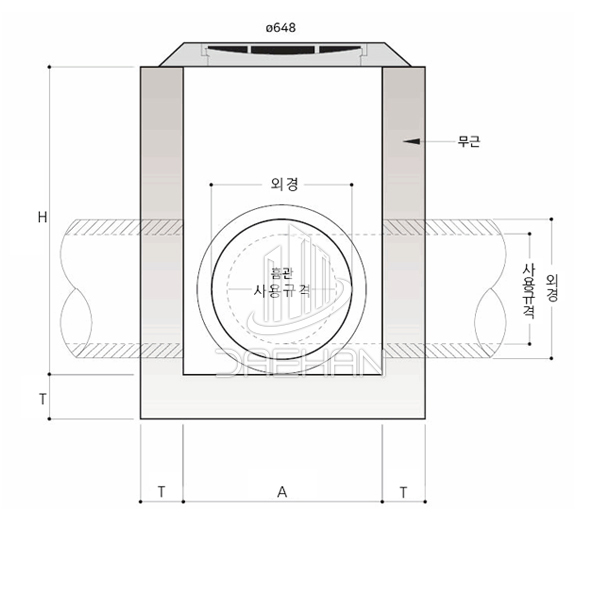

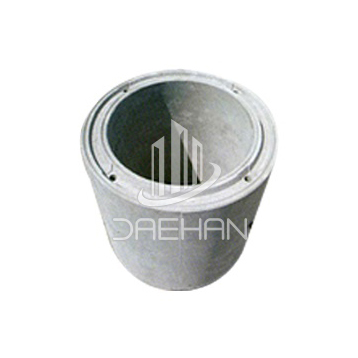

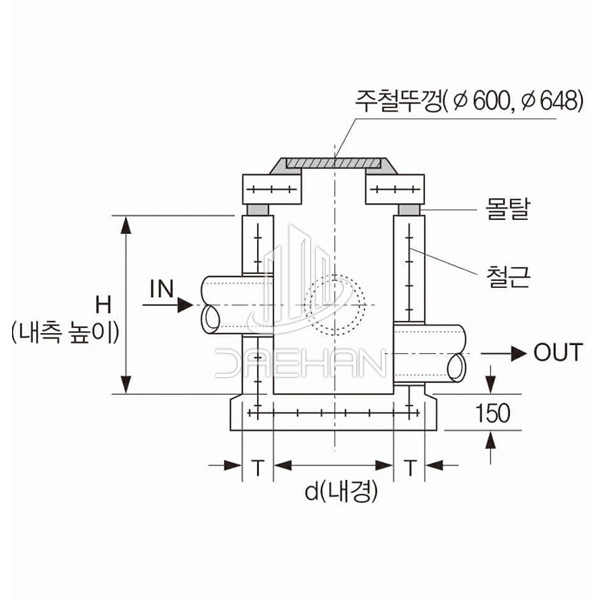

원형맨홀

원형맨홀 규격
원형맨홀 규격
호칭 A(안지름) H(높이) T(두께) 중량(t)
1호 900 1200 200 3
2호 1200 1200 200 4.5
3호 1500 1500 200 6.5
4호 1800 1500 200 8
5호 2100 H
노바시용 900 300~1200 200 높이조정가능
1200 300~1200 200
1500 300~1200 200
1800 300~1200 200

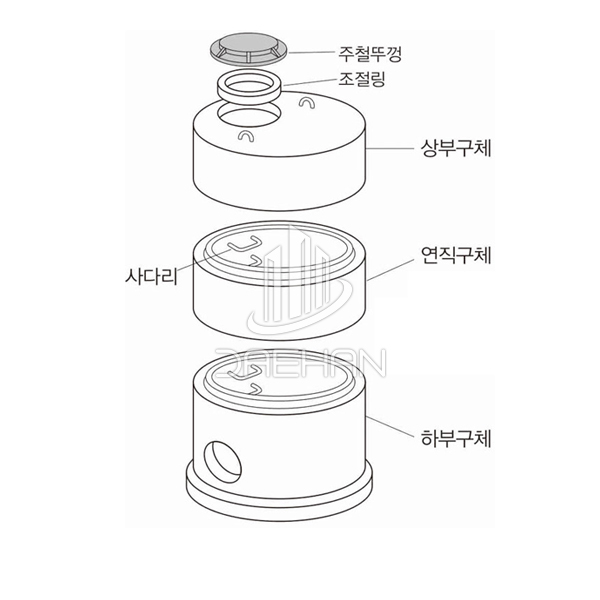

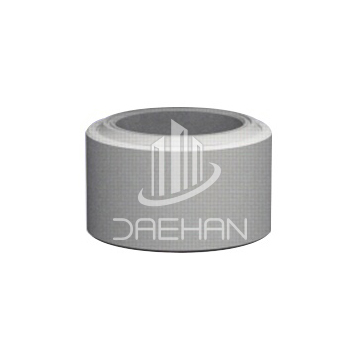

조립식P.C맨홀 (GS방식)

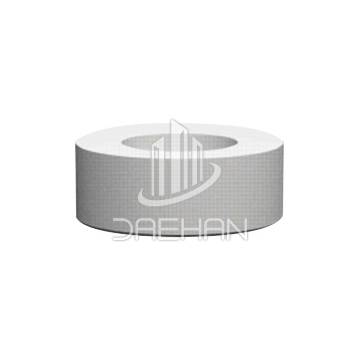

상부구체

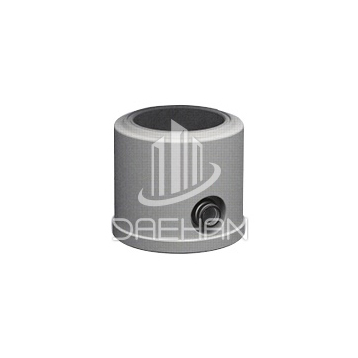

연직구체
하부구체
상세규격
조립식P.C맨홀 (GS방식) 규격
규격 ø900원형 1호 ø1200원형 2호 ø1500원형 3호
구분 규격 벽두께 중량(Kg) 벽두께 중량(Kg) 벽두께 중량(Kg)
상부
슬라브
(S)		 S200 150T 500 180T/200T 900 180T/200T 1,528
S300 150T 620 180T/200T 1,087 180T/200T 1,756
S400 150T 740 180T/200T 1,274 180T/200T 1,984
S500 150T 860 180T/200T 1,461 180T/200T 2,212
S600 150T 980 180T/200T 1,648 180T/200T 2,440
S700 150T 1,100 - - - -
S800 150T 1,220 - - - -
S900 150T 1,340 - - - -
S1000 150T 1,460 - - - -
S1100 150T 1,580 - - - -
S1200 150T 1,700 - - - -
연직구체
(H)		 H500 150T 600 180T 935 180T 1,140
H700 150T 840 - - - -
H1000 150T 1,200 180T 1,870 180T 2,280
하부구체
(B)		 B500 150T 1,100 - - - -
B600 150T 1,220 - - - -
B700 150T 1,340 - - - -
B800 150T 1,460 180T 2,510 - -
B900 150T 1,580 - - - -
B1000 150T 1,700 - - - -
B1200 - - 180T 3,284 180T 4,180
B1500 - - - - 180T 4,864
조립식P.C맨홀 (GS방식) 규격
품목 품명 직경 두께 중량 단위 비고
이송관연결구 D150관용 ø150 1.70 EA
D200관용 ø200 2.17 EA
D250관용 ø250 2.52 EA
D300관용 ø300 2.97 EA
D400관용 ø400 3.26 EA
D450관용 ø500 3.45 EA

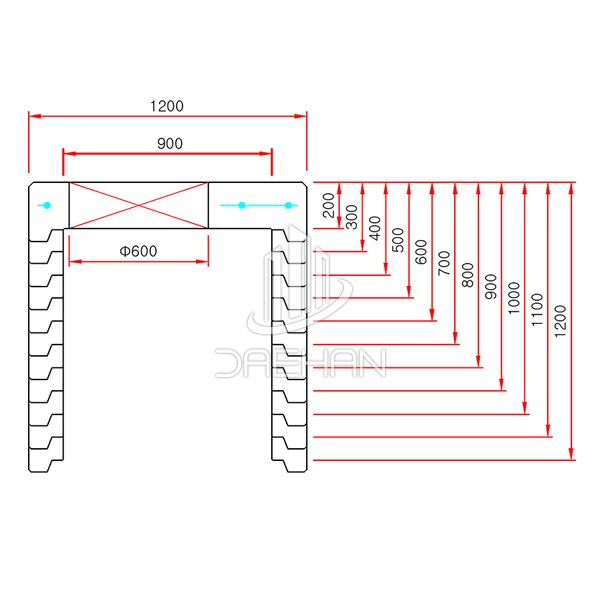

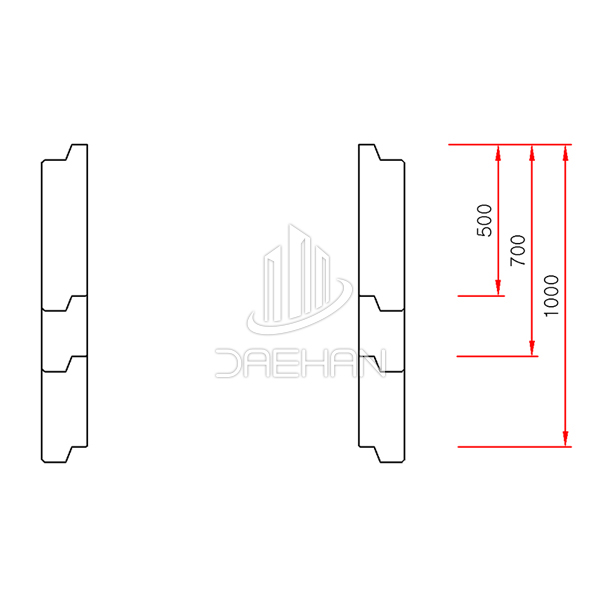

조립식P.C맨홀 (GD방식)​

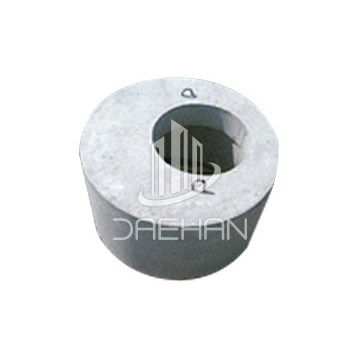

  • 상부블록 (상부구체)

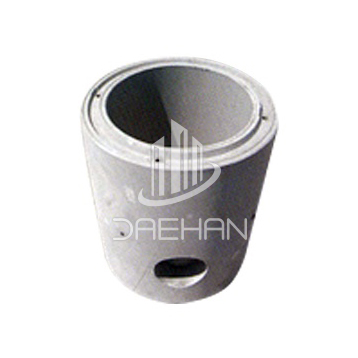

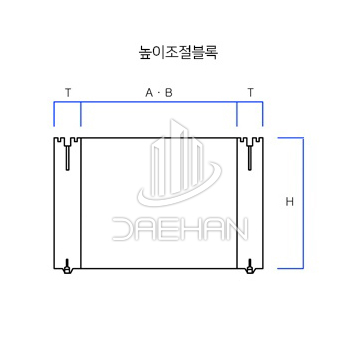

  • 높이 조절용 블록 (연직구체)

  • 하부블록 (하부구체)

도면
상세규격
조립식P.C맨홀 (GD방식)
1호(ø900) 2호(ø1200) 3호(ø1500) 4호(ø1800)
규격 높이(m) 중량(Kg) 규격 높이(m) 중량(Kg) 규격 높이(m) 중량(Kg) 규격 높이(m) 중량(Kg)
S0 H = 0.2 434 S100 H = 0.3 958 S100 H = 0.3 1,516 S100 H = 0.3 2,070
S100 H = 0.3 577 S200 H = 0.4 1,105 S200 H = 0.4 1,698 H400 H = 0.4 1,110
S200 H = 0.4 705 S300 H = 0.5 1,319 S300 H = 0.5 1,972 H500 H = 0.5 1,388
S300 H = 0.5 844 S400 H = 0.6 1,498 S400 H = 0.6 2,202 H600 H = 0.6 1,665
S400 H = 0.6 973 S500 H = 0.7 1,690 S500 H = 0.7 2,410 H700 H = 0.7 1,943
S500 H = 0.7 1,118 H500 H = 0.5 850 H500 H = 0.5 1,168 H800 H = 0.8 2,220
S600 H = 0.8 1,264 H600 H = 0.6 1,020 H600 H = 0.6 1,401 H900 H = 0.9 2,498
S700 H = 0.9 1,378 H1100 H = 1.1 1,870 H1100 H = 1.1 2,569 H1000 H = 1.0 2,775
S800 H = 1.0 1,536 H1200 H = 1.2 2,040 H1200 H = 1.2 2,802 H1100 H = 1.1 3,053
S900 H = 1.1 1,668 B800 H = 0.8 1,974 B800 H = 0.8 2,945 H1200 H = 1.2 3,330
H600 H = 0.6 791 B1200 H = 1.2 2,549 B1200 H = 1.2 4,594 B800 H = 0.8 4,530
H1200 H = 1.2 1,582 B1500 H = 1.5 3,652 B1500 H = 1.5 5,346 B1200 H = 1.2 6,081
B600 H = 0.6 1,380             B150 H = 1.5 7,187
B800 H = 0.8 1,651
B1200 H = 1.2 2,234

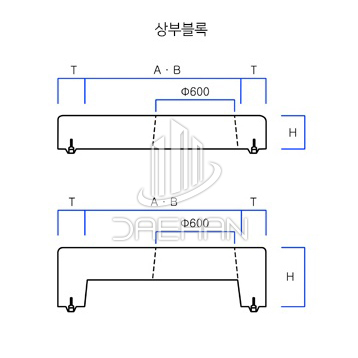

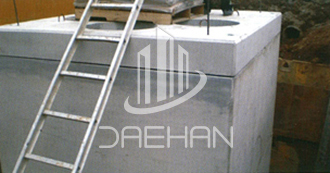

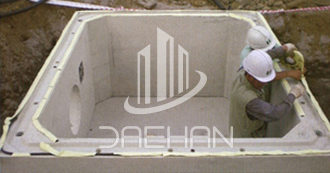

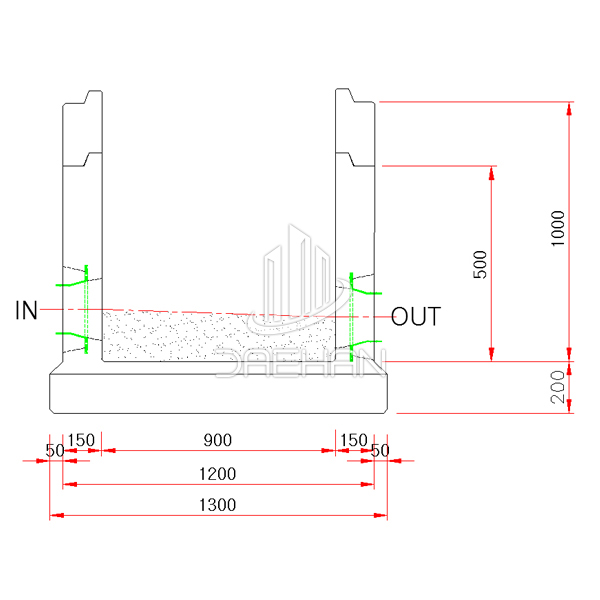

조립식 사각 맨홀

도면
상세규격
조립식 사각 맨홀
제품 규격 A*B H H1 T 중량(Kg)
900X900 상부블럭 S200 900 200 200
S450 450
높이조절블럭 H500 500
H750 750
H1000 1000
하부블럭 H1200 1200 200
1200X1200 상부블럭 S200 1200 200 200 1,280
S450 450 2,180
높이조절블럭 H500 500 1,400
H750 750 2,100
H1000 1000 2,800
하부블럭 H1200 1200 200 4,640
1500X1500 상부블럭 S250 1500 250 200 2,500
S450 450 3,410
높이조절블럭 H500 500 2,190
H750 750 3,280
H1000 1000 4,380
하부블럭 H1500 1500 250 8,130
1800X1800 상부블럭 S250 1800 250 250
S450 450
높이조절블럭 H500 500
H750 750
H1000 1000
하부블럭 H1200 1200 250
2000X2000 상부블럭 S250 2000 250 250 3,910
S450 450 5,320
높이조절블럭 H500 500 2,820
H750 750 4,820
H1000 1000 5,630
하부블럭 H1000 1000 250 8,750
H1200 1200 250 9,880

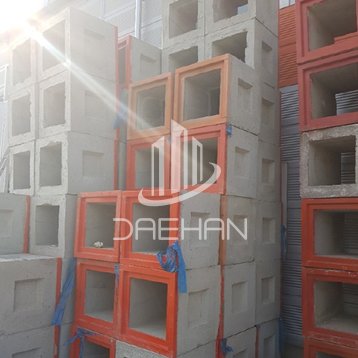

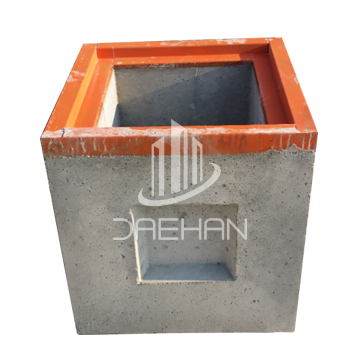

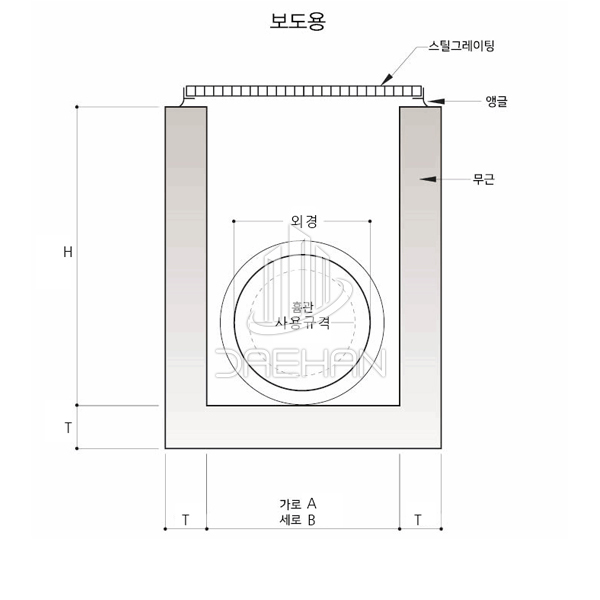

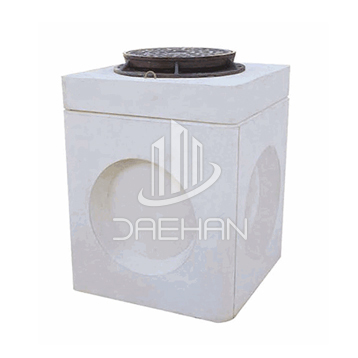

사각하수도맨홀

사각수로관용맨홀

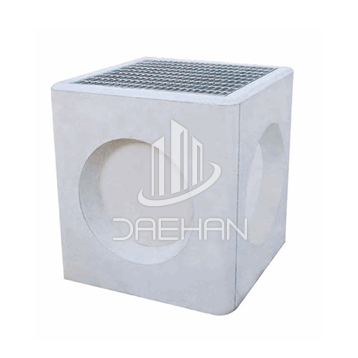

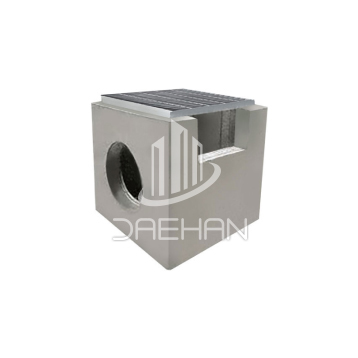

사각 집수정맨홀

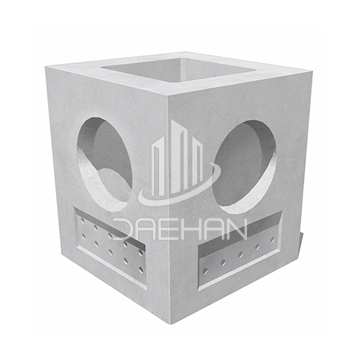

사각 집수[침투형]맨홀

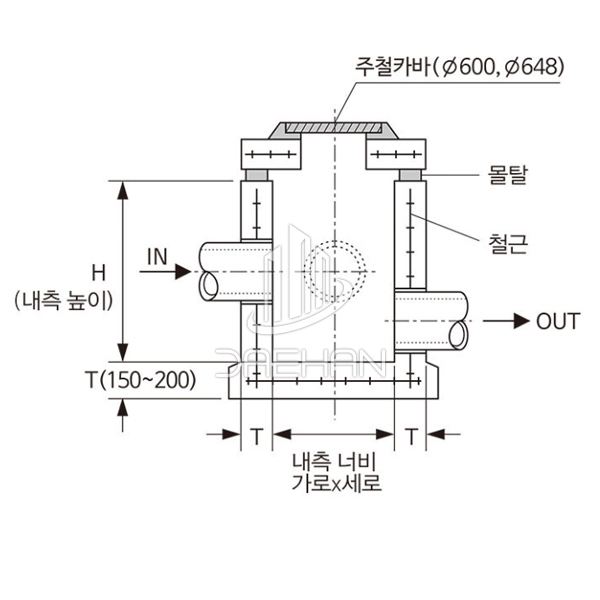

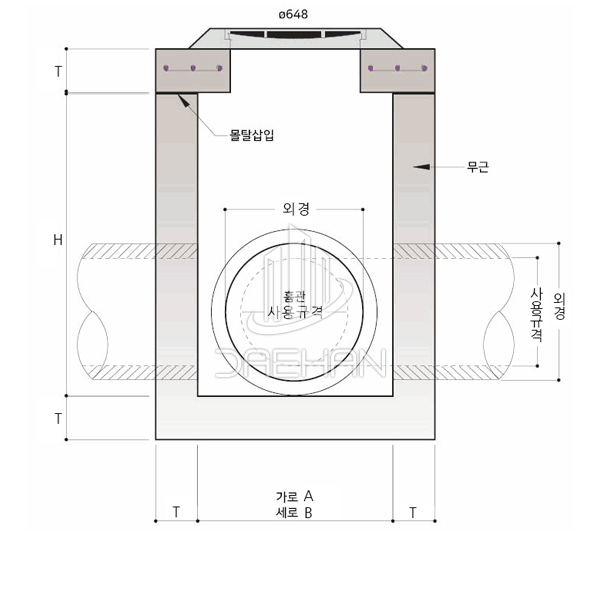

사각맨홀 (오수/우수) 규격
사각맨홀 (오수/우수) 규격
호칭 A(가로) B(세로) H(높이) T(두께) 중량(t)
700 700 700 1000 150 1.9
800 800 800 1000 150 2.5
900 900 900 1000 150~200 2.8
1000 1000 1000 1000 150~200 3.2
1200 1200 1200 1200 150~200 3.9
1500 1500 1500 1500 150~200 7.9
2000 2000 2000 2000 200~250 13.9
그 외 규격 주문제작

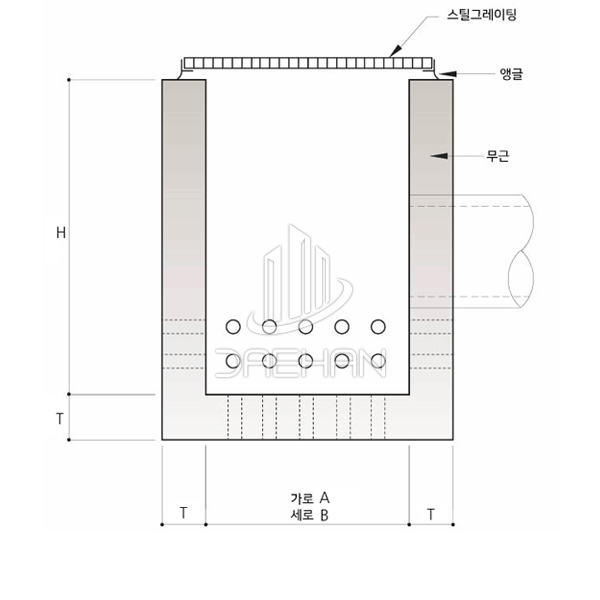

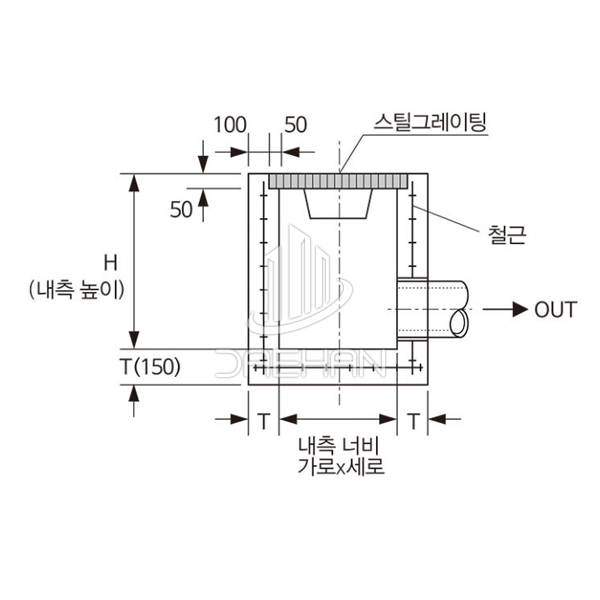

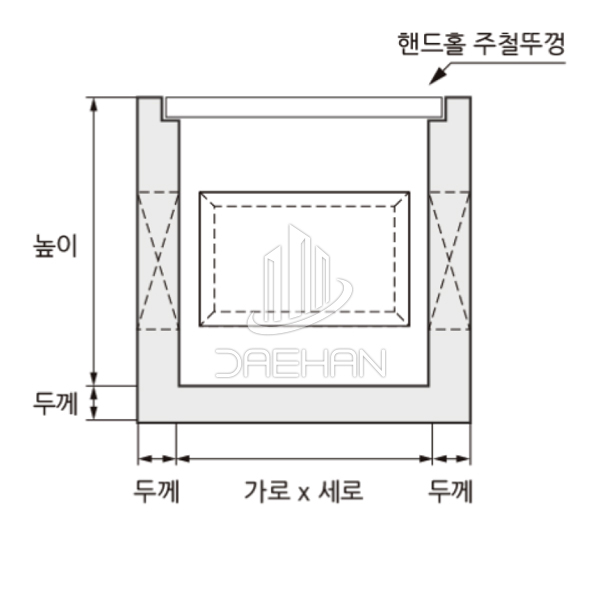

집수정 규격
집수정 규격
호칭 A(가로) B(세로) H(높이) T(두께) 중량(t)
300 300 400 600 150 0.5
300 400 850 150 0.7
300 800 850 150 1
300 900 850 150 1.1
400 400 400 600 150 0.6
400 400 800 150 0.8
400 500 850 150 0.82
500 500 500 600 150 0.85
500 500 850 150 1.0
600 600 600 600 150 0.8
600 600 850 150 1.0

신호등맨홀

도면
신호등맨홀 규격
신호등맨홀
내경 외경 높이 두께 중량(㎏)
400*400 600*600 600 100 270
600*600 800*800 800 100 465
