벤치플륨 1종, 2종, 3종 측구수로관 A형, B형 원심력사각수로관 침투수로관

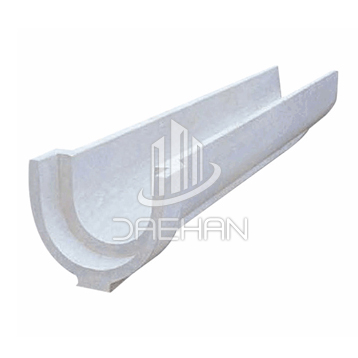

벤치플륨 1종

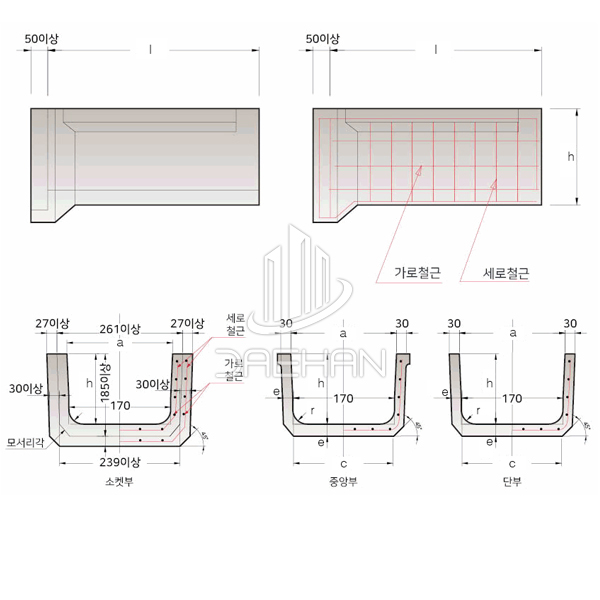

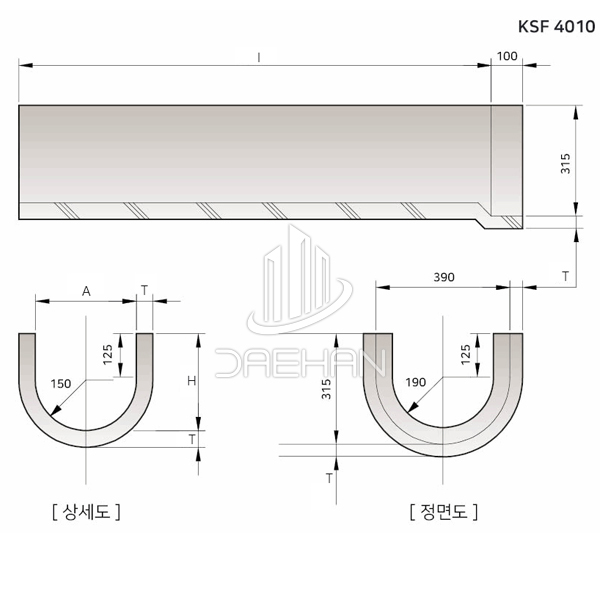

콘크리트 U형 플륨 규격
콘크리트 U형 플륨 규격
호칭 A H T L h R 중량 (㎏)
200 210 200 28 2000 100 100 85
250 260 240 30 2000 115 125 110
300 310 275 32 2000 125 150 135
350 360 315 35 2000 140 175 170
400 425 350 38 2000 150 200 200
450 480 390 45 2000 165 225 270
500 530 425 52 2000 175 250 335
2000 200 280 420
600 640 500 60 2000 300 460
700 745 575 70 2000 225 350 480
800 845 680 80 2000 250 400 620
920 965 740 90 2000 280 460 800
1000 1055 800 100 2000 300 500 950

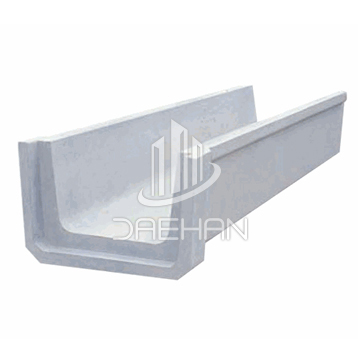

벤치플륨 2종

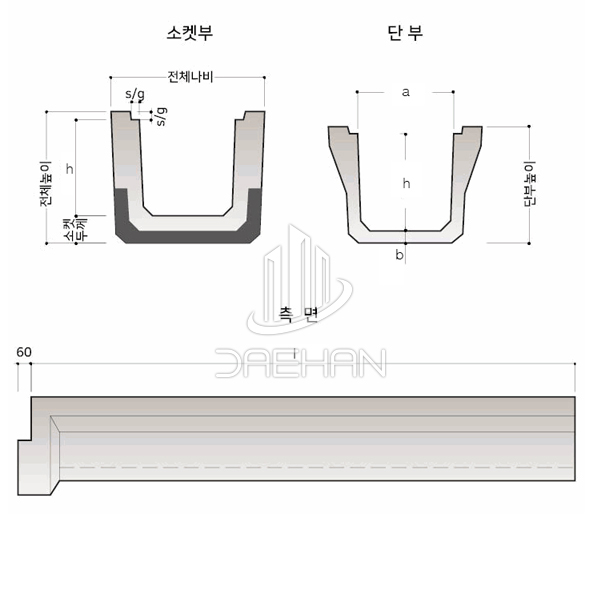

벤치플륨 2종 규격
사벤치플륨 2종 규격
호칭 a b c d e h r L 중량 (㎏)
200 200 170 205 30 35 150 30 2000 91
250 250 215 250 175 110
300 300 260 300 40 200 40 140
350 350 300 345 35 45 235 50 190
400 400 345 395 40 260 231
450 450 390 440 50 295 268
500 500 435 490 45 55 320 60 330
550 550 475 535 355 360
600 600 520 580 60 380 410
650 650 565 630 65 415 70 455
700 700 610 680 50 70 440 550
800 800 695 770 75 490 645
900 900 785 870 55 85 550 80 818
1000 1000 875 965 90 600 940

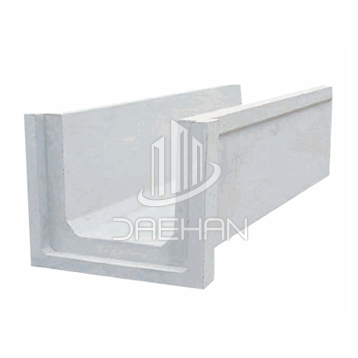

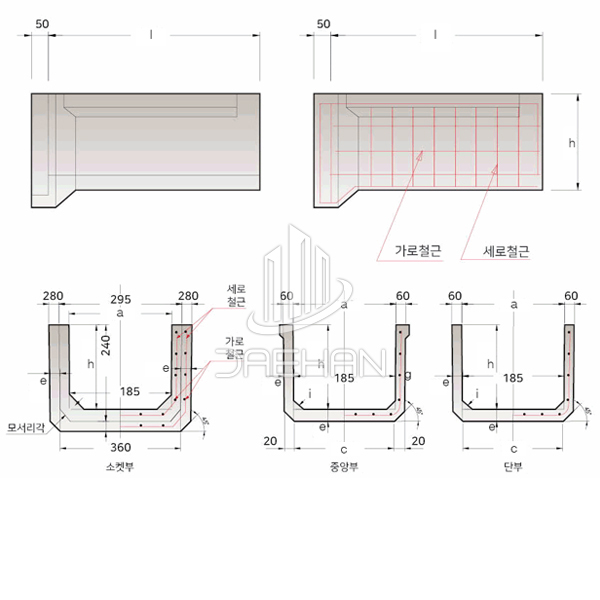

벤치플륨 3종

벤치플륨 3종 규격
사벤치플륨 3종 규격
호칭 a b c d e h l
200 200 185 225 60 40 200 2000
300A 300 285 325
300B 335 45 250
300C 280 340 70 40 300
400A 400 380 440 50
400B 450 75 55 350
400C 370 80 60 400
450A 450 420 480
450B 490 85 65 450
500A 500 470 530 80 60 400
500B 540 85 65 450
500C 550 90 500
600A 600 570 630 80 60 400
600B 650 90 70 500
600C 660 95 75 600
700 700 670 760
800A 800 770 860
800B 850 100 80 700
900A 900 860 940
900B 950 105 85 800
1000A 1000 960 1050

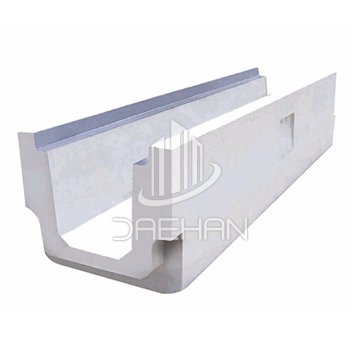

측구수로관 A형

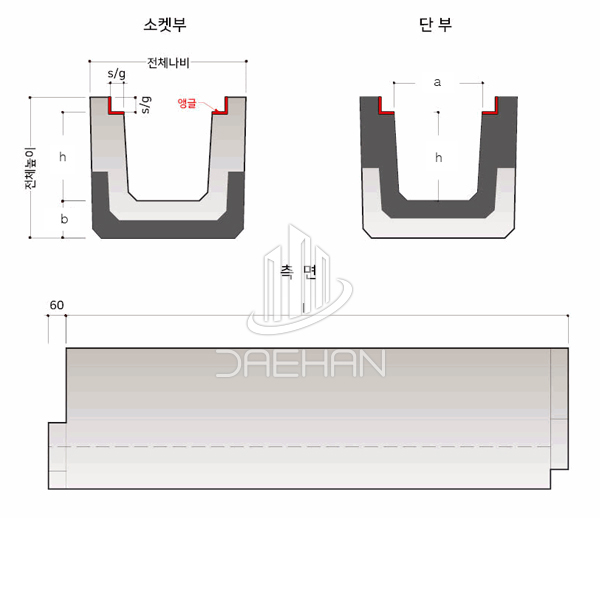

측구수로관 A형(앵글미부착) 규격
측구수로관 A형 규격
호칭 폭 b(두께) h(깊이) l(길이) 중량(㎏)
200 200 100 200 2000 170
300 300 120 300 520
400 400 80 400 500
500 500 70 500 700
500 100 500 686
600 600 70 600 830
600 110 600 798

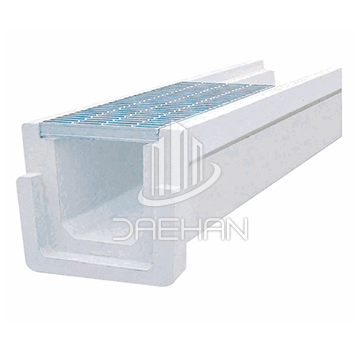

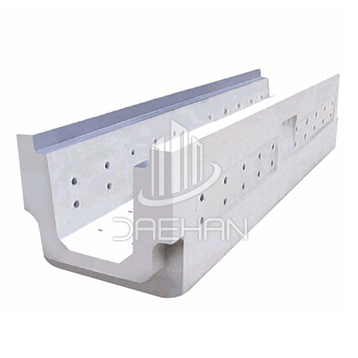

측구수로관 B형

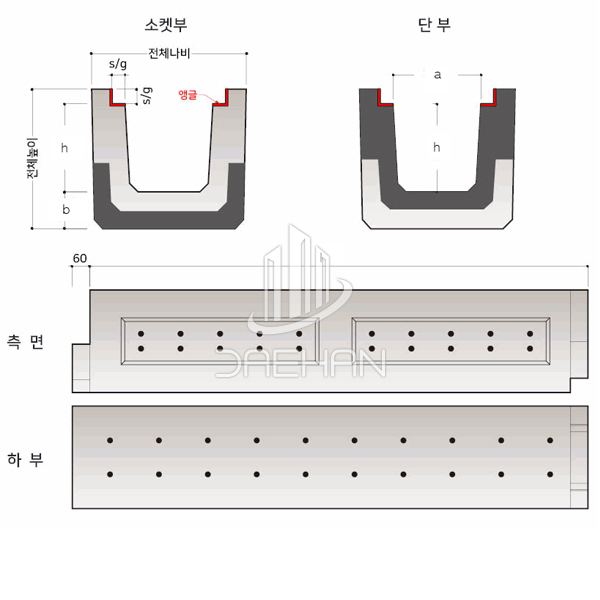

측구수로관 B형 /침투수로관 규격
측구수로관 B형 /침투수로관
호칭 폭 b(두께) h(깊이) l(길이) 중량(㎏)
200 200 100 200 2000 280
250 250 100 250 380
300 300 120 300 620
300 150 400 800
400 400 150 400 1000
500 500 150 500 1200
600 600 150 600 1600
800 800 150 800 2500
1000 1000 200 1000 3300

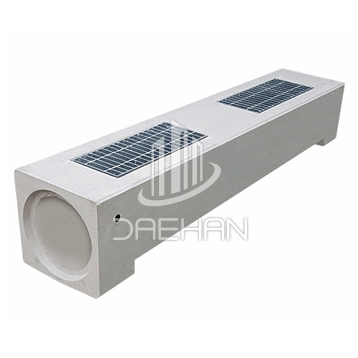

원형사각수로관(RDG)형

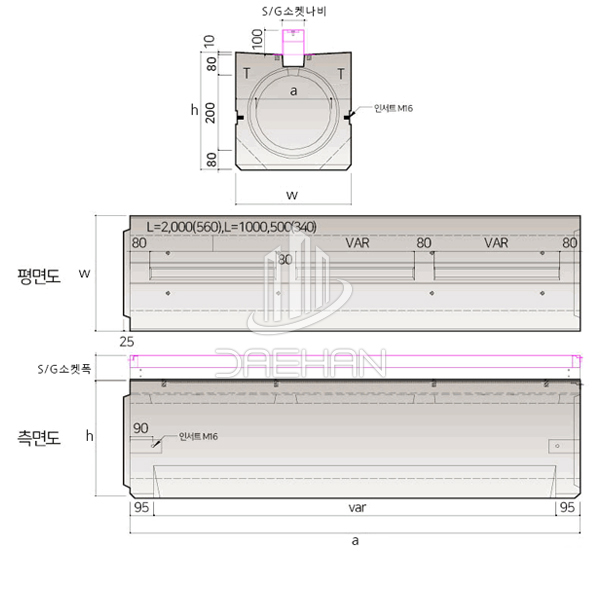

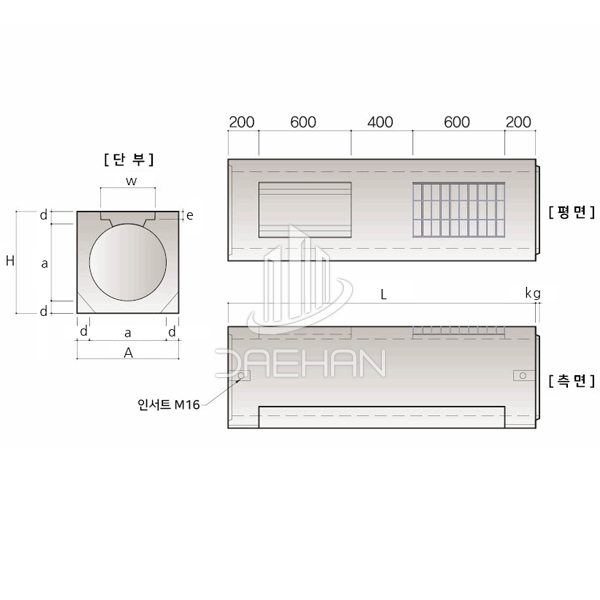

원형사각수로관(RDG)형 규격
원형사각수로관(RDG)형 규격
호칭별 안나비 a 두께 d 깊이 h 전체나비 A 전체높이 H S/G폭 W S/G소켓높이 e 길이 L 소켓길이 L1 참조 중량 (㎏)
D200 200 60 200 320 320 160 32 2000 25 250
D250 250 60 250 370 370 195 32 2000 25 310
D300 300 60 300 420 420 235 44 2000 25 470
D400 400 70 400 540 540 290 44 2000 25 660
D500 500 80 500 660 660 350 50 2000 25 950

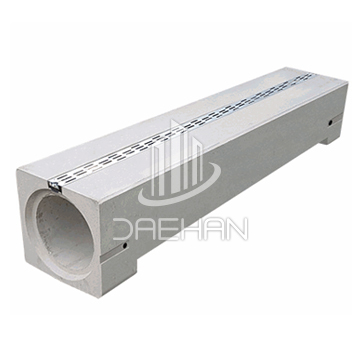

돌무늬 원형수로관 DS-02형

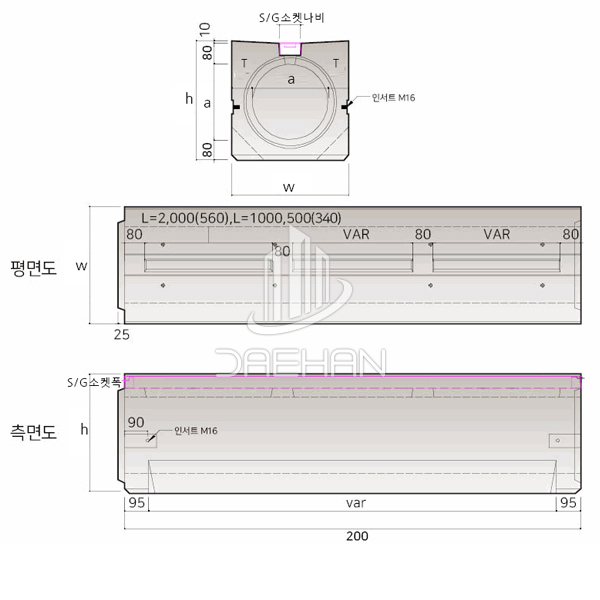

돌무늬 원형수로관 DS-02형 규격
돌무늬 원형수로관 DS-02형 규격
호칭별 안나비 a 전체나비 w 깊이 h 길이 L 두께 T S/G 소켓나비 S/G 소켓폭 참조 중량 (㎏)
D200 200 320 340 2000 60 84 44 340
D300 300 460 480 2000 80 84 44 550

돌무늬 원형수로관 NS-03형

돌무늬 원형수로관 NS-03형 규격
돌무늬 원형수로관 NS-03형 규격
호칭별 안나비 a 전체나비 w 깊이 h 길이 L 두께 T S/G 소켓나비 S/G 소켓폭 참조 중량 (㎏)
D200 200 320 340 2000 60 84 44 340
D300 300 460 480 2000 80 84 44 550

침투수로관

침투수로관 규격
침투수로관 규격
안나비 a 두께 b 깊이 h 길이 l 참조 중량 (㎏)
300 120 300 2000 630
400 150 400 2000 1000
500 150 500 2000 1200
